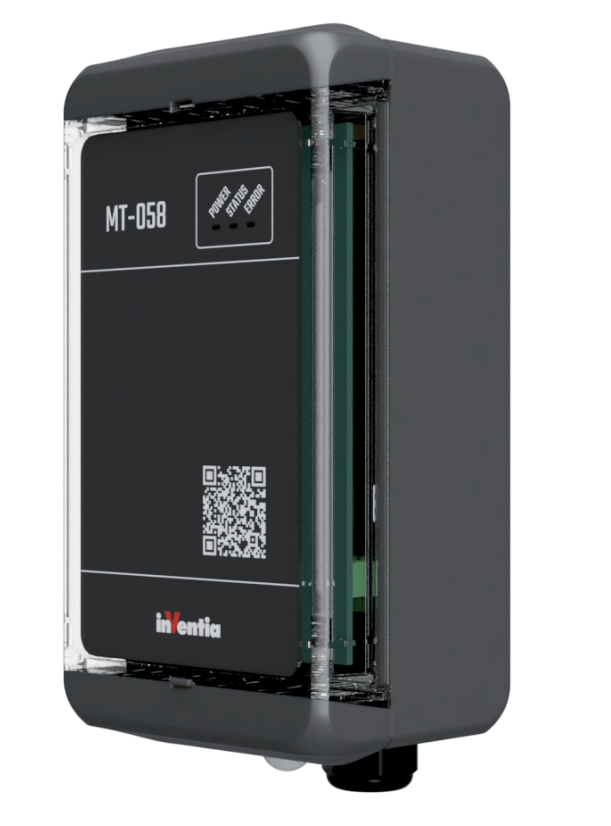

MT-058 – Transmisión con baterías y eficiencia energética IP68

El módulo de telemetría MT-058 es una solución moderna basada en tecnologías de ahorro de energía NB-IoT y LTE Cat. M1, lo que permite un tiempo de funcionamiento de hasta 5 años dependiendo de la configuración y las condiciones, reduciendo así los costos de operación y mantenimiento. Ideal para aplicaciones de registro de medición y alarma, especialmente en lugares sin suministro de energía externo. Con su carcasa IP68, el MT-058 es adecuado para condiciones ambientales difíciles, siendo ideal para la recopilación de datos de medidores de agua, medidores de flujo, o para el monitoreo de cámaras. Equipado con 5 entradas binarias configurables como contadores y memoria flash para el registrador de datos, permite una gestión efectiva del consumo de energía y la grabación de datos incluso en ausencia de señal de radio. La transmisión de eventos o cíclica se ajusta a las necesidades del usuario, optimizando el consumo de energía.

Puntos Principales:

• Tecnología NB-IoT/LTE Cat. M1 integrada
• Transmisión de datos por paquetes
• Opción de tarjeta MIM soldada en lugar de la tarjeta SIM

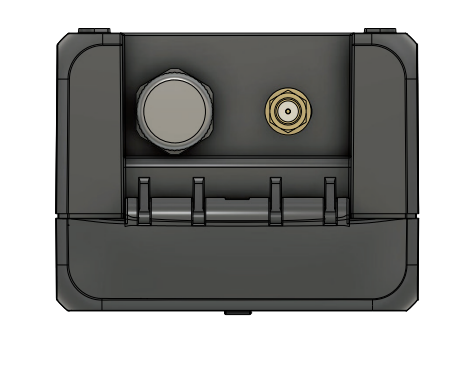

• Conector de antena SMA para antena externa
• Carcasa IP68 (2m por 24h)
• 5 entradas binarias/2 contadores
• LEDs de diagnóstico
• Batería incorporada
• Gestión inteligente de energía
• Registrador de datos
• Actualización de configuración y diagnóstico remotos
• Puerto USB-C para configuración local
• Hasta 5 años de funcionamiento con la batería interna
• Sensor integrado de temperatura y humedad fuera de la carcasa
• Interfaz 1-Wire para sensor de temperatura externo
• Garantía de 3 años

Funcionalidad:

• Transmisión bidireccional de datos por NB-IoT/LTE Cat. M1
• Comunicación vía SMS y GPRS
• Mensajes no solicitados según reglas de eventos y programación
• Entradas binarias con capacidad de configuración como contadores, con una frecuencia de hasta 250 Hz
• Alarma de cambio de estado en entradas binarias
• Memoria flash incorporada para el registrador de datos
• Transmisión de eventos o cíclica para optimizar el consumo de energía
• Monitoreo continuo del voltaje de la batería
• Uso de tarjeta SIM estándar o MIM (opcional) soldada para mayor fiabilidad
• Adecuado para medición y aplicaciones de alarma en lugares sin suministro de energía externo
• Carcasa compacta y resistente al agua, adecuada para condiciones ambientales difíciles

General
Dimensiones (L x W x H)	151 x 80 x 60 mm
Método de fijación	4 agujeros
Temperatura de trabajo	-25 a +60 °C
Clase de protección	IP68 (2m por 24h)
Material del alojamiento	polycarbonato (UL94V-0)

LTE Modem
Tipo	Nordic nRF9160
Bandas del modem	LTE Cat-M1: B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B28, B66 Cat-NB1/NB2: B1, B2, B3, B4, B5, B8, B12, B13, B17, B19, B20, B25, B26, B28, B66
Antena	50 Ω

Power supply
Pack de baterías alcalinas 4,5 V	7,8 Ah	Tiempo de trabajo hasta 5 años
Batería de litio (SAFT LSH 20 o FANSO ER34615M)	13 Ah	Tiempo de trabajo hasta 10 años
Consumo de energía (al transmitir 2 veces al día)	0,7 Ah / año

Binary inputs I1 – I5
Polarización de contactos NO	3.3 V
Frecuencia de conteo (50% de relleno), I1 – I2 solo	250 Hz máx.
Longitud mínima de pulso – trabajo como entrada de pulso, I1 – I2 solo	2 ms
Longitud mínima de pulso – trabajo como entrada binaria, I1 – I2 solo	2 ms

Analog input AIl (with 5 V DC power supply)
Rango de medición	0-5 V DC
Resolución	12 bits
Precisión	± 0,5 %

Recorder
Tipo de memoria	FLASH
Número máximo de registros	28000

Additional features
Posibilidad de montar una tarjeta MIM
Sensor incorporado temperatura y humedad	Humedad, precisión ±3 % Temperatura, precisión ±1 °C, @ -25 °C…+100 °C

1-wire interface
Compatible con sensor de temperatura 1-wire	DS18B20
Voltaje de suministro	3.3 V

Temperature and humidity sensor (option)
Precisión típica de temperatura	1 °C
Rango de temperatura operativa	-40 – 125°C
Precisión típica de humedad relativa	3 %RH
Rango operativo de humedad relativa	0 – 100 %RH
