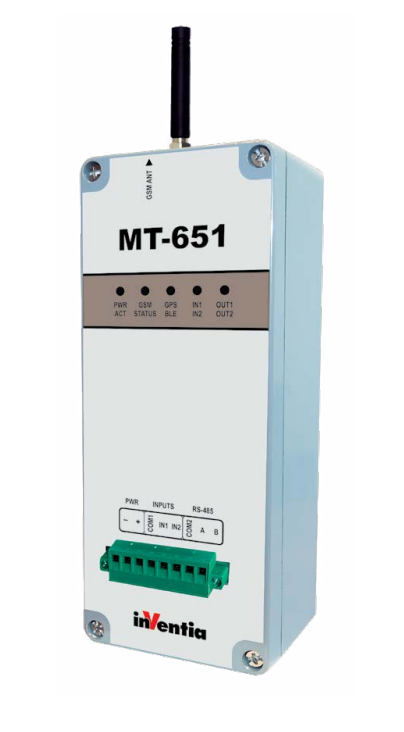

El módulo de telemetría MT-651 proporciona una solución compacta y de alta especificación para el monitoreo remoto y control de sistemas de protección catódica contra la corrosión en tuberías, tanques y otras estructuras metálicas enterradas en el suelo o sumergidas en agua. La flexibilidad de la configuración del módulo permite ajustarlo a una serie de instalaciones, desde las más sencillas hasta las más complejas. Los recursos internos del dispositivo permiten una configuración remota fácil y segura, y los mecanismos de protección de datos implementados aseguran la operación segura del sistema.
El módulo MT-651 está dedicado a sistemas donde las líneas de energía no están disponibles. Con el módulo MT-651, suministramos aplicaciones gratuitas: MTManager para configuración remota y local, monitoreo de recursos y actualización de firmware; MTDataProvider (servidor OPC para relación de base de datos y motor de ahorro de datos) para entorno de comunicación para Microsoft Windows. Estas aplicaciones permiten una fácil integración con sistemas SCADA populares disponibles en el mercado.
Puntos Principales:
- Módem GSM 2G/3G integrado
- 6 canales de medición
- Medición de voltajes AC y DC
- Medición en el rango de microvoltios
- Tecnología Dual-SIM (pasiva) – acceso a 2 redes GSM independientes asegura disponibilidad superior
- Entradas y salidas binarias adicionales
- Alimentación por batería (fuente de alimentación externa opcional)
- Receptor GPS incorporado con antena interna y acelerómetro
- Sensor interno de temperatura
- Comunicación local a través de USB
- Comunicación a través de RS-485 (aislamiento galvánico)
- Comunicación remota a través de GPRS y SMS
- 5 LEDs de diagnóstico
- Conector de señales redondas con diámetro M23 y bloques de terminales desmontables
- Reloj de Tiempo Real (RTC) sincronizado con el tiempo UTC proporcionado por el sistema GPS o Glonass
- Registrador de datos con resolución de 0.1 seg. y capacidad de 180k registros
- Configuración remota, diagnóstico y actualización de firmware (OTA)
- Garantía de 3 años
Funcionalidad:
- Montaje en el bollard de medición ø100 mm
- Alimentación por batería interna (externa opcional)
- Módem GSM incorporado: » 2G (GSM/GPRS EDGE 850/900/1800/1900) » 3G (UMTS/HSPA+ 800/850/900/1900/2100)
- Interfaces de comunicación: USB, RS-485 (aislamiento galvánico)
- Tecnología Dual-SIM – acceso a 2 redes GSM independientes asegura disponibilidad superior
- 2 entradas binarias (una opera con pull up a tierra, una sensible a voltaje)
- 2 grupos optoaislados de entradas analógicas, cada uno contiene 2 entradas diferenciales (rango de medición configurable 0-10 V o 0-100 V) y 1 entrada dedicada 0-100 mV
- 2 salidas binarias optoaisladas (una tipo NC, la segunda para controlar relé bistable externo)
- Ejecución de mediciones en modo sincrónico
- Programador de mediciones y tareas con posibilidad de modificación por el usuario
- Receptor GPS incorporado para sincronización de tiempo
- Acelerómetro para detectar manipulación del dispositivo o intentos de devastación (movimiento no autorizado incluido)
- Configuración remota, monitoreo de comunicación y actualización de firmware a través de GPRS
- Sensor interno de temperatura
- Detección de fallo de energía principal y monitoreo de batería
- 5 LEDs de estado (estados de E/S digitales, estado de suministro de energía, estado y actividad GSM, estado GPS)
- Registrador de datos con resolución de 0.1 segundo, datos de eventos almacenados en memoria flash (capacidad de 180,000 registros)
- Capacidad de integración con sistema SCADA (soporte para OPC DA, OPC UA, ODBC y CSV)
- Modo de transmisión: » GPRS/HSDPA – transmisión de paquetes » SMS
- Seguridad de acceso configurable – lista de IP y teléfono, contraseña opcional
- Software de configuración amigable para el usuario
- Protocolo de comunicación abierto OPEN2
| General | |
|---|---|

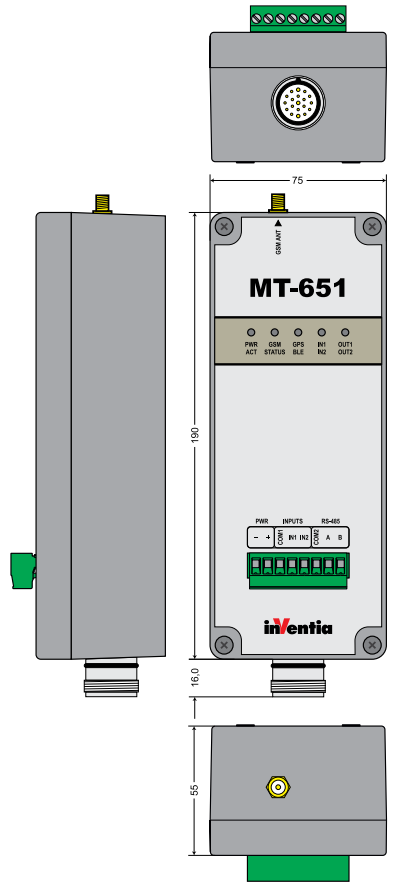

| Dimensiones (HxWxD) | 190 mm x 75 mm x 55 mm |
| Peso | 900 g |
| Temperatura de funcionamiento | -20…+55 °C |
| Clase de protección | IP 65 |
| GSM/GPRS Modem | |
|---|---|
| Tipo de Modem | uBlox Sara-U270 |
| Rango de frecuencia: | 2G: 850/900/1800/1900 MHz 3G: 800/850/900/1900/2100 MHz |
| Antena | 50 Ω |
| Conector de antena GSM | SMA-M |
| Power supply | |
|---|---|
| Rango de voltaje (DC) | 7-30 V |
| Batería interna | 3 baterías 3xS1AHL4 (3,6 V) 10,8 V; 17,4 Ah de capacidad |
| Corriente de entrada (para 24V) | Idle: 800 µA Activa: 70 mA, 200 mA (cargando) Máx.: 0,7 A |
| Inputs IN1, IN2 | |
|---|---|
| Rango de voltaje de entrada | 0…+30 V |
| Resistencia de entrada | >60 kΩ typ. |
| Voltaje de entrada ON (1) | >9 V min |
| Voltaje de entrada OFF (0) | <3 V máx. |
| Longitud de pulso mínimo | 5 ms |
| Outputs OUT1, OUT2 | |
|---|---|
| Conmutación de voltaje AC/DC | 220 V |
| Corriente de salida única | 1,5 A |
| Potencia máxima de conmutación | 50 W, 100 VA |
