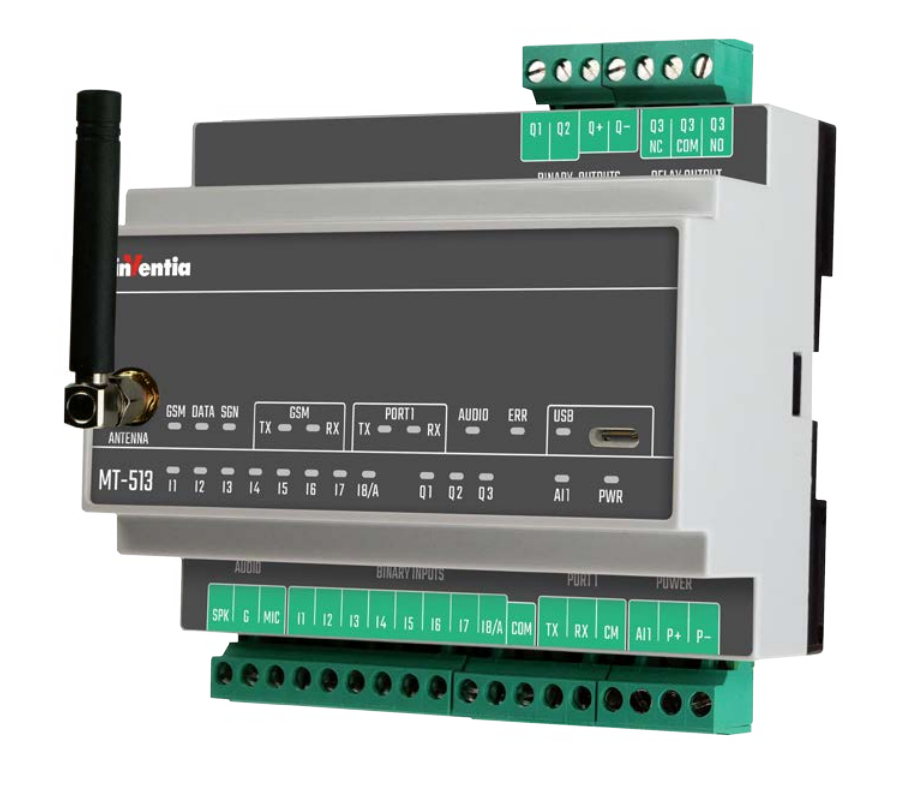

El módulo de alarma MT-513 para ascensores y puestos de comunicación (por ejemplo, en carreteras o caminos para bicicletas) es un dispositivo especializado que cumple con la norma PN-EN 81-28+AC:2019-04 “Alarma remota en ascensores de pasajeros y carga”. El módulo monitorea 8 entradas binarias, controla 3 salidas y puede establecer una conexión de voz con el Centro de Servicio y reproducir mensajes grabados. Opcionalmente, el módulo puede estar equipado con un puerto de comunicación RS-232 o RS-485 para monitoreo y diagnóstico de equipos periféricos. También permite monitorear el estado de la fuente de alimentación de emergencia utilizando la entrada analógica de voltaje. El módulo tiene un puerto de configuración USB-C.
Gracias a la transmisión inalámbrica GPRS/LTE, el módulo es una solución ideal para aplicaciones donde no hay líneas telefónicas o donde se desea optimizar la fiabilidad y reducir los costos de los sistemas de monitoreo. Con un diseño compacto, módem GPRS/LTE integral, parámetros técnicos cuidadosamente seleccionados e interfaz para el Intercom estándar de ascensores, el MT-513 es una opción óptima para nuevas instalaciones, así como una actualización durante el mantenimiento de ascensores existentes.
Puntos Principales:
- Módem integral 2G/4G
- Inicio de sesión autónomo en la red GSM/GPRS/LTE
- 8 entradas binarias/contador optoaisladas
- 2 salidas binarias optoaisladas
- 1 salida de relé
- 1 entrada analógica de voltaje

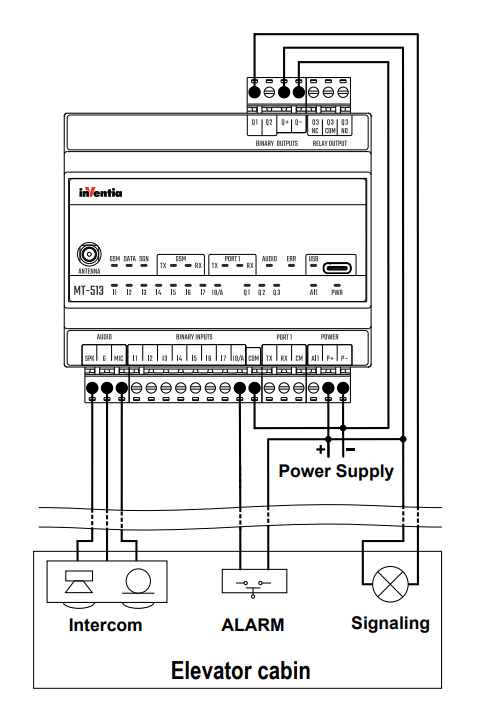

- Salida de AUDIO para Intercom estándar
- Capacidad de reproducir anuncios de voz grabados
- Transmisión automática de alarma tras activación de la entrada ALARM (SMS/GPRS/GPRS/LTE)
- Recepción automática de llamadas de voz entrantes con función de devolución de llamada
- Confirmación automática de conexiones de voz realizadas
- Puerto de comunicación opcional para monitoreo y diagnóstico de equipos periféricos (RS-232, RS-485)
- Puerto USB-C para configuración del módulo
- Terminales desmontables
Funcionalidad:
- Modos de transmisión: » GPRS/LTE – transmisión de paquetes » SMS » AUDIO
- Mensajería no solicitada tras activación de entrada ALARM, cambio de estado en entrada binaria o según programación.
- Posibilidad de definir eventos de alarma como resultado de la activación de la entrada de alarma, cambio de estado en entrada binaria o salida, exceder el rango en entrada contador, reinicio del dispositivo, inicio de sesión en la red GPRS/LTE o activación de conexión de voz. La información puede enviarse a destinatarios definidos a través de mensajes SMS o en forma de tramas de datos generadas en base a eventos configurados dirigidos a un centro de servicio remoto del cliente.
- Tiempo de insensibilidad programable para la entrada ALARM para evitar múltiples alarmas por la misma activación repetitiva del botón ALARM.
- Constante de filtración programable para entradas binarias
- Confirmación automática de conexiones de voz realizadas
- Transmisión de datos desde/hacia dispositivos conectados al puerto de comunicación (opcional)
- Configuración remota de parámetros
- Control de acceso basado en lista autorizada de números IP y teléfonos con protección de contraseña opcional
- Herramienta de configuración amigable para el usuario
- Fácil integración con software del Centro de Servicio
- Diagnóstico LED (estado de suministro de energía, entradas y salidas binarias, entrada analógica, actividad de comunicación GSM, intensidad de señal GSM, actividad GPRS, puerto USB, actividad de puerto de comunicación adicional, conexión de voz activa, error en operación)
- Terminales desmontables
- Fuente de alimentación 9 – 30 V DC
- Montaje en riel DIN
General | |
---|---|
Dimensiones (largo x ancho x alto) | 105 x 86 x 58 mm |
Peso | 300 g |
Modo de montaje | Riel DIN 35 mm |
Temperatura de operación | -20 a +55 °C |
Clase de protección | IP 40 |
Modem GSM | |
---|---|
Tipo de modem 2G/4G Cat 1 | SIMCom A7672E |
Región | Europa, Asia |
2G | 900, 1800 MHz |
4G LTE Cat 1 | B1, B3, B5, B7, B8, B20 |
Conector de antena | 50 Ω, SMA-F |
Fuente de alimentación | |
---|---|
Rango de voltaje de alimentación DC (nom. 12 V/24 V) | 9 – 30 V DC |
Corriente de entrada @25°C | |
En reposo | 12 V DC 0,04 A 24 V DC 0,02 A |
Activo | 12 V DC 0,1 A 24 V DC 0,05 A |
Máximo | 12 V DC 1,0 A 24 V DC 0,5 A |
Entradas Binarias I1 – I8/ALARMA | |
---|---|
Tipo de entrada | Voltaje, optoaislado |
Rango de voltaje de señal | 0 – 30 V |
Entrada ON (1) voltaje | > 9 V @ 1,5 mA |
Entrada OFF (0) voltaje | < 3 V @ 0,4 mA |
Frecuencia máxima de pulso | 250 Hz |
Duración mínima del pulso | 2 ms |
Salidas Binarias Q1, Q2 | |
---|---|
Tipo de salida | Estado sólido, aislado, NO |
Rango de alimentación Q+ | 7 – 30 V |
Corriente de carga recomendada | 0,2 A |
Corriente máxima de carga | 0,5 A |
Límite de corriente (máx.) | 1,5 A |
Caída de voltaje (VQ+ – IQx) | @0,2 A <1,9 V; 1,25 V (típ.) @0,5 A <3,4 V; 1,9 V (típ.) |
Salida de Relevo Q3 | |
---|---|
Tipo de salida | Relevo, aislado, NO |
Voltaje máximo entre contactos | 125 V AC / 30 V DC |
Corriente de carga | 1 A (resistiva) 0,3 A (inductiva) |
Resistencia | < 80 mΩ |
Entrada Analógica AN1 | |
---|---|
Rango de voltaje de entrada | 0 – 15 V |
Voltaje máximo de entrada | 30 V |
Impedancia de entrada | 120 kΩ |
Precisión | ±1,5 % máx. |
No linealidad | ±1 % máx. |
