MT-331 – Modulo de transmisión de datos con eficiencia energética

El módulo de telemetría MT-331 es una unidad moderna equipada con módems 2G/3G uBlox SARA-U201 o 2G/4G uBlox LARA-R211, dependiendo de la versión. El MT-331, manteniendo una carcasa de aluminio y un precio atractivo de la familia económica, ofrece recursos y posibilidades disponibles en dispositivos de telemetría avanzados. Los modos configurables de entradas/salidas permiten preparar recursos para las necesidades específicas de la aplicación. Además de 2 entradas binarias dedicadas, el usuario puede configurar 4 entradas adicionales (también como modo de contador) y 2 entradas binarias adicionales (en lugar de analógicas). En aplicaciones de control que requieren salidas, el usuario puede configurar 4 canales. Las funciones de medición pueden ser realizadas por 2 entradas analógicas configurables en modo 4–20 mA o 0–10 V. La batería Li-ion incorporada mantiene la energía en caso de pérdida del suministro principal. La salida de alimentación proporciona un voltaje estabilizado para circuitos externos y sensores de medición también en modo de ahorro de energía.

Puntos Principales:

• Módem integral 2G/3G o 2G/4G dependiendo de la versión
• CPU independiente y sistema de vigilancia (watchdog)
• Electrónica protegida con recubrimiento conformado
• Transmisión de paquetes GPRS/LTE
• 4 entradas/salidas binarias configurables
• 2 entradas binarias/contador dedicadas
• 2 entradas binarias/analógicas configurables 4–20 mA/0–10 V
• Puerto 1-Wire (soporte hasta cuatro sensores de temperatura DS18B20)
• Salida de alimentación para alimentar sensor externo (7–24 V)
• Diodes LED de estado (registro de red GSM, fuerza de la señal, estado del dispositivo, estado del módulo)
• Batería interna de Li-ion incorporada (1300/2600 mAh – opcional)
• Funciones de ahorro de energía para suministro de CC o panel solar (productos de la línea verde de Inventia)
• Registrador de datos con capacidad de 28000 registros
• Configuración remota, programación, actualizaciones y diagnóstico vía GPRS/LTE
• Puerto de configuración micro USB
• Medición interna de temperatura
• Opción de tarjeta MIM soldada reemplazando SIM o usada para redundancia de comunicaciones GPRS
• Medición de presión y/o humedad MODEM
• Garantía de 3 años

Funcionalidad:

• Modos de transmisión: » GPRS/UMTS/HSPA+/LTE – transmisión de paquetes » SMS » MQTT 3.1
• Recursos configurables de entradas/salidas binarias, contadores y analógicas
• Registrador de datos con resolución de 1 segundo, eventos almacenados en memoria flash (capacidad de 28000 registros)
• Acceso remoto a parámetros de configuración, cambio de firmware remoto
• Seguridad de acceso configurable – Lista de IP y teléfono, contraseña opcional
• 6 entradas binarias pueden configurarse como contadores (hasta 100 Hz sin entradas analógicas)
• Mensajes no solicitados de acuerdo a reglas de eventos y programador
• Contenidos dinámicos de SMS
• Montaje en riel DIN
• Función de ahorro de energía – módem solo se enciende al transmitir
• Software de configuración fácil de usar

General

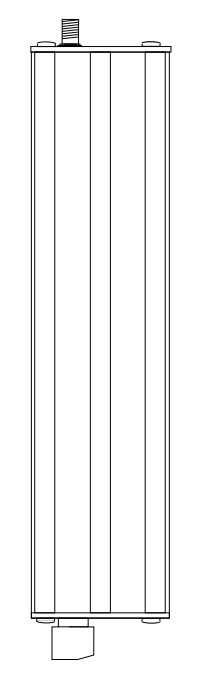

Tamaño (altura x ancho x profundidad)	124x63x30 mm
Masa	100 g
Método de montaje	Riel DIN 35 mm
Temperatura de funcionamiento	0 a +55 °C para batería de 1,3 Ah -20 a +55 °C para batería de 2,6 Ah
Clase de protección	IP 40

Productor/Tipo	uBlox SARA-U201	LARA-R211
Región	Global	Europa, APAC
Banda GSM 2G	850/900/1800/1900 MHz	900/1800 MHz
UMTS	800/850/900/1900/2100 MHz	—
LTE	—	3, 7, 20 (800, 1800, 2600)
Antena	50 Ω	50 Ω
Tarjeta SIM	Mini (25 x 15 mm)	Mini (25 x 15 mm)

Power supply
Corriente directa DC	9 – 30 V
Corriente de entrada promedio (para 12 V DC sin receptores externos)	Idle 10 mA Active 180 mA Max 250 mA
Acumulador de ion de litio interno	1,3 o 2,6 Ah

Internal temperature sensor
Tipo de sensor	interno
Rango de medición	-25 a +80 °C
Precisión	±1 °C

Analog inputs 1W, AN1, AN2
Input 1W – medición de temperatura	Tipo de sensor 1-Wire DS18B20 Rango de medición -55…+125 °C Precisión ±1 °C
Input AN1, AN2 – medición de voltaje	Rango de medición 0 – 10 V Máx. voltaje de entrada 18 V Resistencia de entrada 207 kΩ typ. Resolución del convertidor A/D 12 bit Precisión ±0,5 %
Input AN1, AN2 – medición de corriente	Rango de medición 4 – 20 mA Máx. corriente de entrada 50 mA Impedancia dinámica de entrada 120 Ω typ. Caída de voltaje para 20mA < 2,4 V máx. Resolución del convertidor A/D 12 bit Precisión ±0,5 %

Sensors powering output VOUT
Rango de regulación de voltaje de salida	7 – 24 V
Paso de regulación	20 mA at 24 V 40 mA at 7 – 16 V

Binary inputs I1 – I6
Voltaje de entrada	30 V
Resistencia de entrada	12,7 kΩ
Voltaje ON (1)	> 9 V
Voltaje OFF (0)	< 3 V

Binary inputs I7 – I8
Voltaje de entrada	30 V
Resistencia de entrada	15,4 kΩ
Voltaje ON (1)	> 15,1 V
Voltaje OFF (0)	< 3 V
Longitud mínima de pulso «1»	10 ms

Binary outputs Q1 – Q4
Tipo de salida	transistor «open drain» type
Corriente media recomendada para una Salida	100 mA
Corriente máxima para una Salida	250 mA
Resistencia de Salida en estado ON	3 Ω max.
Voltaje máximo aplicado	24 V
