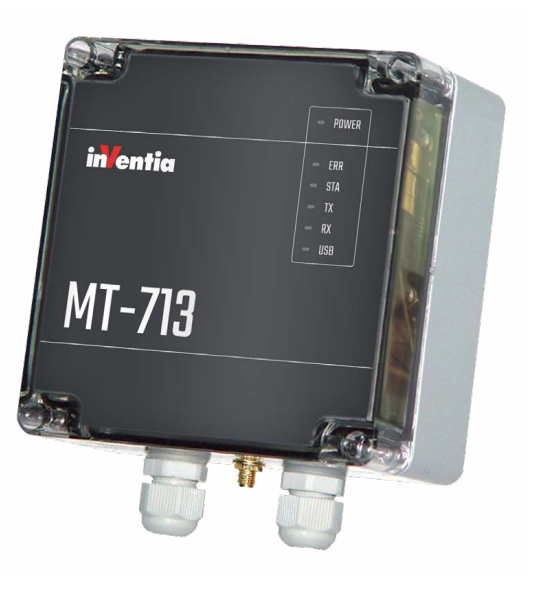

MT-713 v3 – Modulo de transmisión de paquetes y comunicación SMS

El módulo de telemetría MT-713 v3 es una unidad moderna equipada con tecnologías de ahorro de energía NB-IoT y LTE Cat. M1, lo que permite un tiempo de funcionamiento extendido, reduciendo así los costos de operación y mantenimiento. Ideal para aplicaciones de registro de medición y alarma, especialmente en lugares sin suministro de energía externo. Con su carcasa IP67, el MT-713 v3 es adecuado para condiciones ambientales difíciles, siendo ideal para la recopilación de datos de medidores de agua, medidores de flujo, o para el monitoreo de cámaras. Equipado con 5 entradas binarias configurables como contadores y memoria flash para el registrador de datos, permite una gestión efectiva del consumo de energía y la grabación de datos incluso en ausencia de señal de radio. La transmisión de eventos o cíclica se ajusta a las necesidades del usuario, optimizando el consumo de energía.

Puntos Principales:

• Transmisión de paquetes 2G/3G o 2G/NB-IoT/LTE Cat. M1 y comunicación SMS (según la opción de construcción)
• 5 entradas binarias/contador compatibles con contactos libres de potencial (por ejemplo, salidas de pulso de medidores de flujo)
• 3 entradas analógicas 0–5 V DC con umbrales de alarma configurables y posibilidad de conversión de hasta 2 señales analógicas de 4–20 mA a 0–5 V DC
• 2 salidas binarias
• Fuente de alimentación con llave 0–5 V DC y 15/24 V para sensores externos
• Sensor de apertura de tapa (protección contra manipulaciones)
• Medición de temperatura interna
• Registrador de datos inteligente (8/16* MB Flash RAM con intervalo mínimo de escritura de 1 seg. capacidad de 30/65* k registros)
• Programas configurables y eventos que inician mediciones y transmisión de datos
• Reloj en tiempo real (RTC)
• Suministro de energía de batería (baterías alcalinas o de litio) reemplazables
• Suministro externo óptimo (MT-CPV)
• Algoritmos integrados: PRV tiempo, PRV flujo, Geonor M-600, alarmas variables por hora
• uProg – función de programación
• Gestión inteligente de energía
• Puerto USB para configuración local
• Interfaz de comunicación opcional (RS-485 en versión HV) o receptor GPS
• Comunicación inalámbrica local a través de Bluetooth Low Energy
• Carcasa IP67
• Conector de antena SMA
• Rango de temperatura operativa -20° a +55 °C para baterías alcalinas -30° a +65 °C para baterías de litio
• Comunicación y software de configuración amigables para el usuario
• Software para gestión remota
• Actualización remota de firmware

Funcionalidad:

• Transmisión bidireccional de datos por NB-IoT/LTE Cat. M1
• Comunicación vía SMS y GPRS
• Mensajes no solicitados según reglas de eventos y programación
• Entradas binarias con capacidad de configuración como contadores, con una frecuencia de hasta 250 Hz
• Alarma de cambio de estado en entradas binarias
• Memoria flash incorporada para el registrador de datos
• Transmisión de eventos o cíclica para optimizar el consumo de energía
• Monitoreo continuo del voltaje de la batería
• Uso de tarjeta SIM estándar o MIM (opcional) soldada para mayor fiabilidad
• Adecuado para medición y aplicaciones de alarma en lugares sin suministro de energía externo
• Carcasa compacta y resistente al agua, adecuada para condiciones ambientales difíciles

General
Dimensiones (HxWxD)	122x120x65 (95*) mm
Peso (con baterías)	1030 (1430*) g
Tipo de montaje	4 agujeros
Temperatura de funcionamiento (baterías alcalinas)	-20 a +55 °C
Temperatura de funcionamiento (baterías de litio)	-30 a +65 °C
Clase de protección	IP 67

Configurable voltage output
Rango de voltaje	0–5,0 V
Resolución	0,1 V
Precisión	± 2 %
Corriente máxima	50 mA

Logger
Tipo de memoria	FLASH
Capacidad de memoria	8/16 MB
Intervalo mínimo de registro	1 s

Analogue inputs AN1 – AN3 (potential, differential)
Rango de medición	0–5 V
Resistencia de entrada	>600 kΩ typ.
Resolución	12 bit
Precisión	± 0,5 %

Binary/counter inputs I1 – I5
Polarización de contacto	3 V
Frecuencia de conteo	250 Hz máx.
Longitud mínima de pulso	2 ms

NMOS Q1, Q2 outputs
Voltaje máximo	30 V
Corriente máxima	250 mA
Corriente de desconexión	<50 µA
Resistencia	1 Ω
