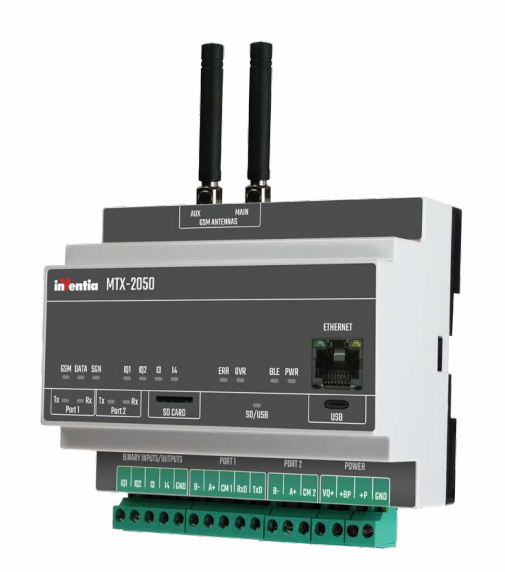

MTX-2050 v2 – Módulo de telemetría y transmisión de datos

El módulo de telemetría MTX-2050 v2 ha sido diseñado para la integración inalámbrica a través de la red 2G/3G/LTE de varios dispositivos remotos (por ejemplo, unidades de medición, controladores PLC, estaciones de E/S, paneles operativos) equipados con puerto serie RS-232, RS-485 y puerto Ethernet.

Con un diseño compacto y robusto, características técnicas atractivas y herramientas de configuración fáciles de usar, la puerta de enlace MTX-2050 es una solución óptima para sistemas de telemetría inalámbrica exigentes, control, diagnóstico, vigilancia y alarmas. El módulo está equipado con un módem LTE y, opcionalmente, se puede producir con una tarjeta MIM (Módulo de Identificación de Máquina) que reemplaza o respalda la tarjeta SIM estándar. Puede ser alimentado por una amplia gama de fuentes de voltaje DC (108-53 V).

El MTX-2050 puede ser utilizado como puerta de enlace inalámbrica para Ethernet y puerto serie, pero también puede desempeñar el papel de un Master local, consultando periódicamente a un dispositivo externo para recursos definidos por el usuario. En este caso, el MTX-2050 crea un espejo de los recursos externos en la memoria y detecta cambios en el estado de alarma y condiciones lógicas cumplidas, incorporando valores crudos y calculados. Los datos son transmitidos a través de la red 2G/3G/LTE según las reglas definidas por el usuario. Los datos pueden ser registrados con un sello de tiempo preciso en la tarjeta microSD de acuerdo con un horario configurado o en caso de un evento.

Puntos Principales:

Módem LTE 4G Cat. 1 interno con opción de retorno a 2G/3G
Bandas LTE Penta-Band: 1, 3, 8, 20, 28 (700, 800, 900, 1800, 2100 MHz)
Bandas UMTS/HSPA+ Dual-Band: 8, 1 (900, 2100 MHz)
GSM Dual-Band 900 y 1800 MHz
Puerto Ethernet: 100Base-TX/10Base-T con auto MDI/MDI-X
Configuración con software dedicado MTManager, interfaz WebGUI o SSH
Interfaz WebGUI integrada con funcionalidad de visualización de datos
2 puertos seriales para comunicarse con dispositivos externos: » Puerto serie RS-232/485 aislado » Puerto serie RS-485 no aislado
Controlador lógico programable (PLC)
4 entradas binarias/2 configurables como salidas binarias
Registrador de datos con resolución de 0.1 seg. (soporte para tarjeta microSD)
Convertidor de protocolo (soporta Modbus RTU, Modbus TCP, UDP)
Funcionalidad Master y Slave Modbus integrada
Enrutamiento de paquetes Modbus
Soporte para protocolos SNMP v2c/v3 y SNMP Trap
LEDs de diagnóstico
Autodiagnóstico avanzado con watchdog
Procesador de eventos integrado para transmisión de reglas de datos
Pasarela SMS
Entradas de alimentación redundantes
Configuración remota, programación, diagnóstico y actualización de firmware a través de la red 2G/3G/LTE
Opción de tarjeta MIM
Fuente de alimentación de 108-53 V DC
Reloj en tiempo real (RTC)
Diseño industrial, montaje en riel DIN, terminales de tornillo
Antena auxiliar LTE Rx para mejorar la fiabilidad y calidad de la señal GPRS
MODEM
Garantía de 3 años

Funcionalidad:

Estándar de transmisión: transmisión de paquetes 2G/3G/LTE, SMS, Ethernet
Funcionalidad de red: IPv4, reenvío de puertos, NAT, cliente/servidor/relay DHCP
Gestión y visualización de datos WebGUI
Acceso Secure Shell (SSH)
Actualización remota de firmware segura
Diseño robusto de doble partición rootfs
Convertidor de protocolo (soporta Modbus RTU, Modbus TCP, UDP)
Acceso a recursos remotos utilizando protocolos estándar MODBUS RTU y MODBUS TCP
Enrutamiento de paquetes y soporte Multimaster en modo MODBUS
Transmisión de datos desde dispositivos externos conectados a puerto serie y Ethernet
Mapeo de recursos externos (espejo) para detección y activación de eventos
Buffer MT2MT para compartir datos directamente entre otros módulos de telemetría MT
Multibroadcast para modo transparente
Soporte del protocolo SNMP v2c/v3 (incluidas funcionalidades de traps y polling). El módulo opera como agente SNMP
Soporte para Zabbix

Interfaces
Ethernet	1 x RJ45
Serial	1 x RS-232/RS-485 isolated combo serial 1 x RS-485 non-isolated serial
Interfaz USB	USB 2.0 USB-C
Ranura para tarjeta SD	microSD/SDHC/SDXC hasta 256 GB

Power supply
DC (nom. 12V/24V/48V)	10,8 – 53V
Corriente de entrada (@ 25°C)	Idle	Active	Max.
12 V DC	0,15 A	0,33 A	2,00 A
24 V DC	0,07 A	0,16 A	1,00 A
48 V DC	0,04 A	0,09 A	0,50 A

Binary inputs IQ1, IQ2, I3, I4
Rango de voltaje de entrada	0–53 V
Voltaje de entrada ON (1)	>8 V @ 2 mA
Voltaje de entrada OFF (0)	<5 V @ 1,5 mA
Frecuencia de conteo	2 kHz
Longitud de pulso mínimo	0,25 ms

Binary outputs IQ1, IQ2
Rango de suministro de energía VQ+	7–53 V
Corriente de carga recomendada	0,2 A
Corriente de carga máxima	0,5 A
Límite de corriente (máx.)	1,5 A
Caída de voltaje (VQ+ – IQx)	@0,2 A <1,9 V @0,5 A <3,4 V

General

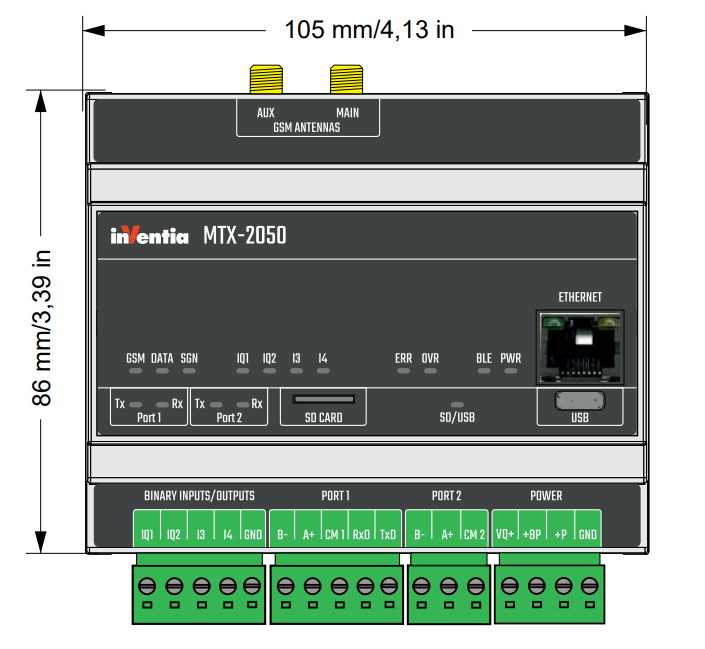

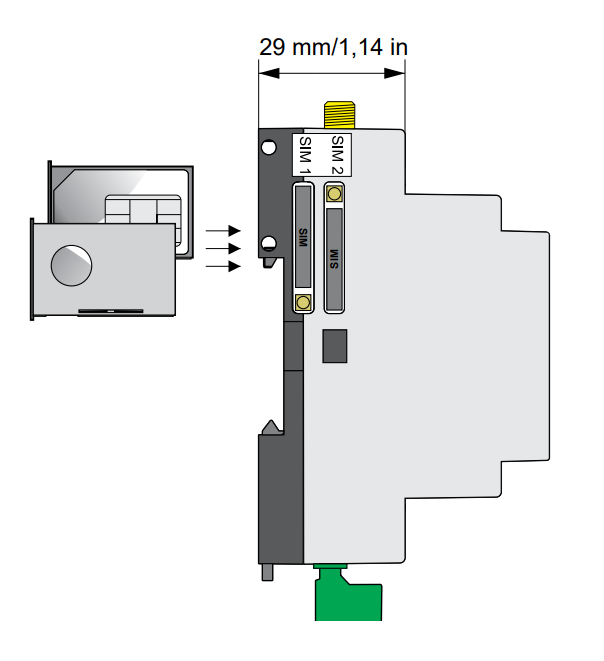

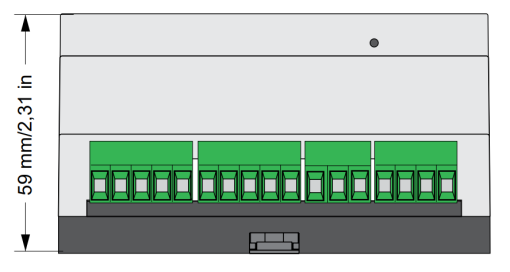

Dimensiones (L x A x Al)	105 x 86 x 59 mm / 4,13 x 3,39 x 2,31 in
Peso	200 g / 0,44 lb
Fijación	Riel DIN 35 mm
Temperatura de funcionamiento	-30° a +65 °C
Clase de protección	IP 40
Humedad	hasta el 95% sin condensación
Indicadores de estado	15 indicadores verdes y 1 rojo

System
CPU	Cortex A5 500 MHz
Sistema operativo	Linux
Memoria principal (RAM)	256 Mbytes
Memoria interna (FLASH)	512 Mbytes
Programa	5000 líneas, 10240 registros internos disponibles para usuarios, (respaldados en la NVRAM)

Modem
Tipo	Thales ELS61-E Cat. 1
Frecuencias y bandas	2G: GSM Dual-Band 900 y 1800 MHz 3G: UMTS/HSPA+ Dual-Band: Bandas 8, 1 (900, 2100 MHz) LTE: LTE Penta-Band LTE: 1, 3, 8, 20, 28 (700, 800, 900, 1800, 2100 MHz)
Antena principal	SMA-M 50 Ω
Antena auxiliar	SMA-M 50 Ω
